磁翻板液位计装配过程

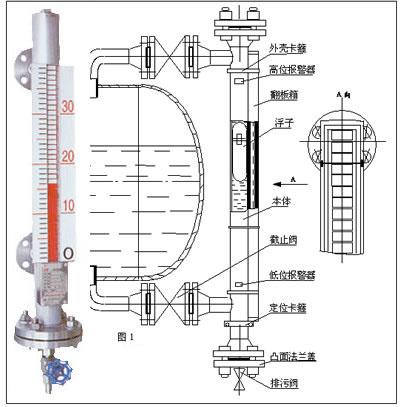

磁翻板液位计是一种使用浮力原理和磁耦合的仪表，利用通讯器的结构实现容器中的液体介质液位测量。通常包括主管道，过程连接法兰，排放法兰，排放阀，磁性浮子和显示指示器面板以及簧片遥控变送器和磁性开关附件的测量。


在组装磁翻板液位计时，应注意组装顺序的合理性和匹配精度的控制，充分利用一些夹具的辅助定位功能来提高工作效率。那么，磁翻板液位计的组装过程是什么？以下概述如下：

    首先，测量主管道的生产

    首先，根据客户的参数要求，选择主测量管并输送所需的长度，打开钻床内的流体孔，清理孔口和喷嘴处的毛刺使其光滑;

    其次，主测量管顶部，灌注管，过程连接法兰，浮标下法兰和下水道法兰焊接在一起。在焊接过程中，法兰焊接必须在专用的焊接平台上进行，以确保两个法兰的高度和垂直度，从而使法兰的中心间距等于测得的长度值;

    再次，在磁翻板水平仪上所有的焊缝和整个钝化清洁确保液位计的整体外观光亮洁净;

    *后，执行静水压测试以检查焊接区域是否有泄漏。

    其次，显示指示面板的组装

    在组装测量主管之后，然后执行显示面板的显示组件。检查组件时，检查翻盖翻转以确保每个翻盖可以灵活翻转;并且面板用特殊的密封塞和密封剂密封。 U型管压力表检测泄漏并允许面板密封性能达到IP66 / IP67，以防止雨水和灰尘进入面板内部并影响翻盖翻转。

    三是磁浮设计和加工

    根据被测介质的比重设计和处理磁性浮子。

    四，组装调试

    组装好的显示面板用不锈钢夹具安装在主测量管上，使面板的零点与下部进液管的中心线对齐，并将磁性浮子装入主测量管中，进行整机性能测试。磁性浮子来回移动三次，翻转100％通过。整机测试完成后，将以木箱装运。

   生产线磁定时，严格按照产品配备了确保产品性能一致性和可靠性的流程。
